Top 100 Glass

Top 100 Glass to płaski, szklany świetlik dachowy o wysokich właściwościach izolacyjnych, zapewniający selektywne oświetlenie, wentylację i oddymianie. System składa się z górnej jednostki szklanej osadzonej w aluminiowej ramie oraz prefabrykowanych podstaw wykonanych z metalu lub kompozytu GRP, co umożliwia szybki i prosty montaż.

Wszystkie warianty są dostępne w wersji stałej lub wentylacyjnej.

Elementy otwierane mogą być wykorzystywane do komfortowej wentylacji dla optymalizacji powierzchni geometrycznej.

Top 100 Glass stały to nieotwierane rozwiązanie pojedyncze, które zapewnia dostęp światła dziennego przez dach i stanowi idealne rozwiązanie wszędzie tam, gdzie priorytetem jest naturalne doświetlenie wnętrz.
W przypadku zmiany potrzeb, konfigurację można łatwo rozbudować do funkcji wentylacyjnej, wykorzystując dostępne akcesoria, takie jak siłownik łańcuchowy.

Top 100 Glass wentylacyjny jest preferowanym rozwiązaniem wszędzie tam, gdzie wymagane jest naturalne doświetlenie i wentylacja.
Silniki łańcuchowe 230 V o skoku 300 mm najlepiej odpowiadają założeniom projektowym i wysokiej jakości wykonania produktu.

Płaskie szklane świetliki dachowe Top 100 Glass to prefabrykowane rozwiązanie gotowe do montażu na miejscu. Produkt składa się z szklanej górnej części połączonej z ramą wentylacyjną z PVC, która stanowi element łączący z najbardziej popularnymi rodzajami obróbek blacharskich znanych z oferty okien kopułowych.

Wirtualna próbka produktu

Konstrukcja

Konstrukcja modułu Top 100 Glass z metalową podstawą

1. Rama aluminiowa (wysokość zależy od wariantu przeszklenia) — Wstępnie zmontowane połączenie narożne, profil aluminiowy malowany proszkowo na kolor czarny, RAL 9005.
2. Pakiet szybowy (IGU) — Dostępna w wersji podwójnej i potrójnej, standardowo z powłoką LowE lub z dodatkową ochroną przeciwsłoneczną.
3. Sitodruk na krawędzi szyby — Sitodruk na krawędzi pełni funkcję estetycznego wykończenia oraz ochrony przed promieniowaniem UV dla konstrukcji znajdującej się pod spodem.
4. Podwójna uszczelka — Podwójna uszczelka węża ramy wentylacyjnej z PVC poprawia właściwości izolacyjne i szczelność.
5. Izolowana metalowa podstawa (typ „Iso Therm”) — Podstawa stalowa bez mostków termicznych z izolacją z wełny mineralnej o grubości 60 mm. Dostępna w wysokościach: 30, 40, 50 i 60 cm.
6. Profil aluminiowy — W razie potrzeby szyna zaciskowa zapewnia mechaniczne przymocowanie membrany dachowej do nachylenia podstawy.

Konstrukcja modułu Top 100 Glass z podstawą GRP

1. Rama aluminiowa (wysokość zależy od wariantu przeszklenia) — Wstępnie zmontowane połączenie narożne, profil aluminiowy malowany proszkowo na kolor czarny, RAL 9005.
2. Pakiet szybowy (IGU) — Dostępna w wersji podwójnej i potrójnej, standardowo z powłoką LowE lub z dodatkową ochroną przeciwsłoneczną.
3. Sitodruk na krawędzi szyby — Sitodruk na krawędzi pełni funkcję estetycznego wykończenia oraz ochrony przed promieniowaniem UV dla konstrukcji znajdującej się pod spodem.
4. Podwójna uszczelka — Podwójna uszczelka węża ramy wentylacyjnej z PVC poprawia właściwości izolacyjne i szczelność.
5. Izolowana podstawa z GRP (typ „AKi”) — Podstawa bez mostków termicznych, wykonana z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP) z izolacją termiczną o grubości 60 mm. Dostępna w wysokościach: 15, 30 i 50 cm.
6. Profil aluminiowy — W razie potrzeby szyna zaciskowa zapewnia mechaniczne przymocowanie membrany dachowej do nachylenia podstawy.

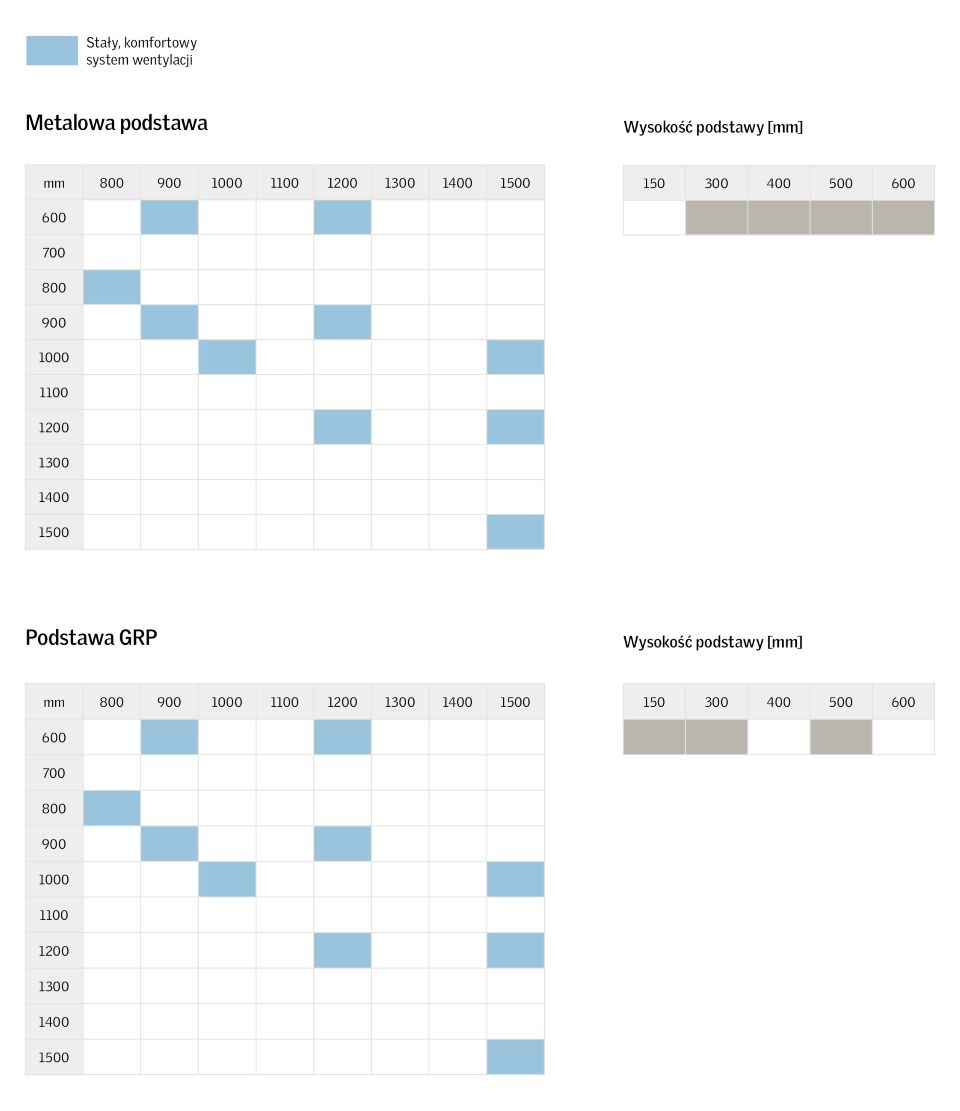

Top 100 Glass oferuje 6 popularnych standardowych rozmiarów dla wersji stałych i wentylacyjnych.

Więcej informacji można znaleźć w przeglądzie rozmiarów:

Szyba zespolona Top 100 Glass z potrójnym szkłem

Świetlik dachowy Top 100 Glass może być zaprojektowanych z podwójnymi lub potrójnymi szybami o następujących właściwościach:

• Szyby izolacyjne (wartości Ug do 0,5 W/m²K).
• Zewnętrzna szyba hartowana.
• Wewnętrzna laminowana szyba ochronna.
• Ciepła ramka dystansowa (chroni właściwości izolacyjne przez długi czas i minimalizuje ryzyko kondensacji na krawędziach szyby)
• Powłoka chroniąca przed słońcem (opcjonalnie)
• Szyba jest przyklejona do aluminiowej ramy za pomocą silikonu odpornego na promieniowanie UV.
• Szyba posiada czarny jedwabny nadruk o szerokości 115 mm wzdłuż krawędzi świetlika, który zapobiega pękaniu termicznemu.
