Fasady świetlne GRILLODUR^®

GRILLODUR® charakteryzuje się niewielką masą, doskonałymi parametrami termicznymi, wytrzymałością mechaniczną i odpornością chemiczną. System zapewnia nieoślepiające i pozbawione cieni oświetlenie, które gwarantuje optymalne oświetlenie przez cały czas.

• Różne warianty konstrukcyjne umożliwiają największą możliwą swobodę planowania zarówno w zakresie wyboru koloru, jak i integracji systemu światła dziennego na elewacji.
• Aluminiowe systemy drzwiowe i okienne, dostosowane do odpowiedniej konstrukcji fasady GRILLODUR®, są częścią zakresu dostawy.
• Niezwykle wytrzymały oraz lekki system fasadowy GRILLODUR® jest szczególnie odpowiedni dla budynków użyteczności publicznej i edukacyjnych, a także obiektów sportowych.
• System jest dostarczany jako kompleksowe rozwiązanie, od pomocy przy projektowaniu po montaż.

Fasady GRILLODUR®

Inne systemy GRILLODUR®

Fasady świetlne GRILLODUR®
Pasma świetlne GRILLODUR®

GRILLODUR® to panel kompozytowy składający się z co najmniej dwóch półprzezroczystych arkuszy z włókna szklanego z izolacyjnym szklanym rdzeniem. Arkusze są przyklejone do samonośnego systemu ram aluminiowych po stronie zewnętrznej i wewnętrznej.

Poszczególne elementy są prefabrykowane z aluminiowymi profilami w odstępach 300 mm,
do maksymalnej szerokości elementu wynoszącej 2000 mm i maksymalnej standardowej wysokości elementu do 6000 mm. Łączące aluminiowe profile T oraz zewnętrzne listwy maskujące mają widoczną szerokość profilu wynoszącą 60 mm.

1) Profil aluminiowy   2) Arkusz z włókna szklanego
3) Izolacja z włókna szklanego

Szczegółowy rysunek przekroju poziomego fasady GRILLODUR®

1) Na zewnątrz 2) Wewnątrz



Szczegółowy schemat pionowej fasady GRILLODUR®

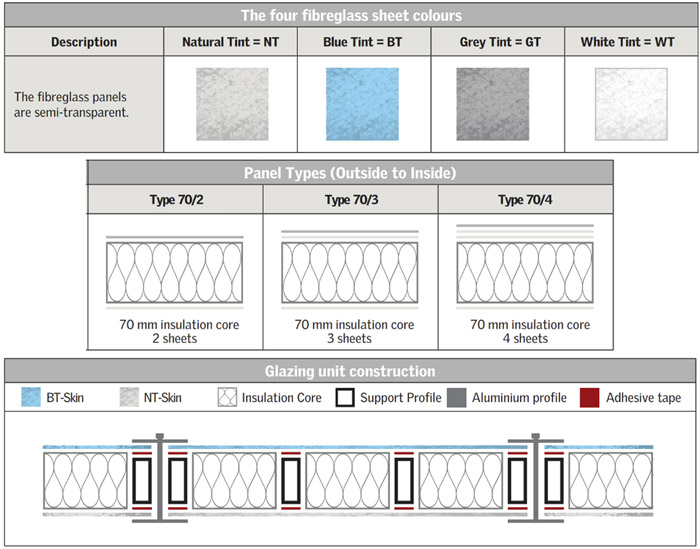

Różne kombinacje koloru oszklenia, grubości arkusza włókna szklanego i gęstości izolacyjnego szklanego rdzenia mogą zapewnić szeroki zakres oświetlenia dziennego i wydajności cieplnej.

Parametry paneli:

• Rodzaje przeszkleń: 2-, 3- i 4-warstwowe
• Cztery standardowe kolory: naturalny, niebieski, szary i biały półprzezroczysty
• Grubość arkuszy z włókna szklanego od 1,1 mm do 2,0 mm
• Całkowita grubość panelu ≥ 70 mm

Parametry zależne od składu panelu obejmują:

• Współczynnik przenikania ciepła U szyby do 0,9 W/m²K
• Przepuszczalność energii słonecznej min. 21%
• Przepuszczalność światła od 76% do 13%
• Izolacyjność od dźwięków powietrznych do 36 dB

Pobierz przegląd świetlików dachowych jedno-/dwuspadowych i fasad GRILLODUR®  Informacje techniczne - Panele szklane

System

• Prefabrykowane elementy przyczyniają się do szybkiej i wydajnej instalacji
• Dobra izolacja termiczna; niski współczynnik przenikania ciepła

Panel

• Jednorodne rozproszone oświetlenie bez odblasków i cieni
• Szyby o różnych kolorach i parametrach
• Odporność na uderzenia piłką ręczną zgodnie z DIN 18032-3; zastosowanie na wysokości 2 m nad poziomem podłogi sportowej
• Odporność na uderzenia gradu zgodnie z testem odporności na rozbicie ASTM D 3841-82 Pnt. 7.10
• Wysoka izolacja akustyczna i dźwiękowa

Materiał GRP

• Wysoka odporność chemiczna może być oceniana według indywidualnego projektu
• Reakcja na ogień DIN 4102-1 klasa B2 i EN 13501-1 klasa E, brak płonących kropel

Optymalizuj klimat wewnętrzny za pomocą otwieranych okien:

• Aluminiowe systemy drzwi i okien, dostosowane do odpowiedniej konstrukcji fasady GRILLODUR®, są częścią naszej oferty
• Integracja otwieranych aluminiowych okien umożliwia codzienną komfortową wentylację

Okna i drzwi w fasadzie GRILLODUR®
