Rozwiązania Atrium

Wiele rzędów modułów świetlików, które można łączyć w celu stworzenia dużego, szklanego dachu.

Idealne rozwiązanie do:

  • dachów płaskich
  • płaskich pokryć dachowych
  • bardzo dużych otworów dachowych
  • dachów o nachyleniu od 5 do 40°.

Kluczowe zalety:

  • Idealne rozwiązanie do budowy dużych przeszkleń dachowych.
  • Szybki, łatwy i bezpieczny montaż.
  • Doskonała elastyczność projektowania.
Pasmo świetlne Atrium, świetliki modułowe, siedziba DSV, Hedehusene, Dania
Zobacz galerię

Narzędzia i przewodniki

Informacje o produktach

  • W skrócie
    Rozwiązania Atrium Longlight i Ridgelight umożliwiają uzyskanie wspaniałych projektów, uwzględniających światło dzienne w budynkach z dużym, otwartym atrium.

    Modułowe świetliki dachowe umożliwiają szybkie i intuicyjne projektowanie, gdy kilka rzędów jest po prostu łączonych, aby zakryć atrium – duże lub małe.

    Aby uzyskać maksymalną ilość światła dziennego, zalecamy zastosowanie jednospadowych pasm świetlnych Longlights zamontowanych pod niskim kątem, albo pasma świetlnego dwuspadowego Ridgelights 5° z belkami kalenicowymi.

    Dla optymalnego komfortu cieplnego zalecamy pasmo świetlne dwuspadowe  25-40° z modułami wentylacyjnymi.

    W przypadku Ridgelights 25-40° opcjonalne moduły szczytowe mogą być dostarczane z różnymi rodzajami szkła lub paneli wypełniających, w zależności od efektu wizualnego, jakiego chcesz osiągnąć dzięki instalacji.

    Świetliki połączone są rynnami odwadniającymi i wsparte na belkach konstrukcyjnych. Belki służą również jako podpora dla konstrukcji nośnej służącej do montażu modułów świetlików.

    Świetliki modułowe dostarczane są z 10-letnią gwarancją na moduły i obróbki blacharskie.

    Specjaliści VELUX w zakresie świetlików oferują wsparcie podczas projektowania, specyfikacji i montażu, w tym projektowania belek konstrukcyjnych i rynien odwadniających. Belki konstrukcyjne, rynny odwadniające ani konstrukcje nośne nie są uwzględnione w dostawie VELUX.



    Zobacz interaktywny przekrój 3D świetlików modułowych.

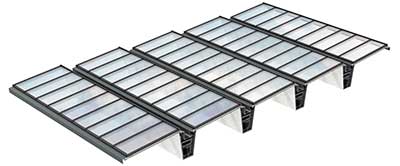

    Ilustracja pasmo świetlne Atrium

    Rozwiązanie Atrium

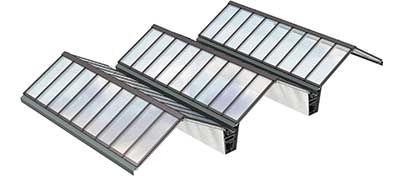

    Ilustracja pasmo dwuspadowe Atrium 25-40°

    Pasmo dwuspadowe Atrium 25-40°



    Ilustracja pasmo dwuspadowe Atrium  5°

    Pasmo świetlne dwuspadowe Atrium 5-30° z belkami



  • Funkcje i rozmiary

    Świetliki Modułowe są dostępne w szerokiej gamie standardowych rozmiarów i funkcji:

    Moduły świetlika nieotwieranego

    1. Moduły świetlika nieotwieranego

    Moduł świetlika wentylacyjnego z napędem silnikowym

    2. Zautomotyzowany moduł świetlika, oferujący wentylację codzienną otwiera się w zakresie do 410 mm.

    Automatyczne moduły świetlików oddymiających otwierają się w zakresie do 700 mm w mniej niż 60 sekund.

    3. Zautomotyzowane moduły świetlików oddymiających otwierają się w zakresie do 700 mm w mniej niż 60 sekund.

    Trójkąt ostrzegawczy
    Komfortowe Świetliki Modułowe oferujące wentylację codzienną spełniają wymagania normy zharmonizowanej EN 60335-2-103 (2015). Dzięki temu świetliki oferujące wentylację codzienną można montować w zasięgu ręki, tj. na wysokości montażu poniżej 2,5 m nad poziomem podłoża (wewnątrz) i na poziomie gruntu (na zewnątrz). Zalecamy stosowanie się do przepisów krajowych i rozważenie, czy planowane szczególne użytkowanie budynku wymaga dodatkowych środków bezpieczeństwa, które powinny być zastosowane przez montera/użytkownika, aby zapobiec poważnym obrażeniom. Więcej szczegółów i informacji na temat oddymiających świetlików modułowych można znaleźć w Podręczniku technicznym oraz w wytycznych dotyczących bezpieczeństwa dostarczonych z każdym produktem. Należy stosować się do zaleceń w przypadku zamontowanych rolet dekoracyjnych VELUX.
  • Szczegóły

    Świetliki Modułowe stanowią rozwiązanie „pod klucz”, składające się z prefabrykowanych modułów świetlików z dedykowanymi okładzinami, kołnierzami i paroizolacyjną listwą łączącą, które umożliwiają projektowanie wodoszczelnych świetlików i przeszkleń.

    Wentylacja codzienna jest możliwa dzięki zintegrowanemu siłownikowi łańcuchowemu, którym można sterować za pomocą systemu VELUX INTEGRA® lub wybranego systemu zarządzania budynkiem. Wentylacją oddymiającą można sterować wyłącznie za pomocą wybranego systemu zarządzania budynkiem.

    Aby uzyskać optymalną kontrolę światła dziennego i nagrzewania, można zastosować wewnętrzne rolety dekoracyjne, które można wstępnie zamontować w fabryce.

    Zobacz interaktywną prezentację 3D systemu świetlików modułowych

    Prefabrykowane świetliki modułowe

    Prefabrykowane świetliki modułowe są wyposażone w idealnie dopasowane okładziny, kołnierze i rolety dekoracyjne.

  • Szklenie

    Świetliki Modułowe są standardowo wyposażone w energooszczędne podwójne lub potrójne przeszklenie o następujących właściwościach:

    • Szyby izolacyjne (wartości Ug do 0,5 W/m²K)
    • Zewnętrzna szyba hartowana
    • Laminowane wewnętrzne szkło bezpieczne
    • Zabezpieczenie przed upadkiem
    • Doskonała izolacja akustyczna (ruch uliczny, deszcz, grad)
    • Ciepła ramka dystansowa (chroni właściwości izolacyjne i minimalizuje ryzyko kondensacji na krawędziach szyb)
    • Szyba typu „step” (odprowadza wodę z modułu)
    • Powłoka przeciwsłoneczna (opcjonalnie)
    Szyby do Świetliki Modułowe

    Wszystkie szyby oferują od strony zewnętrznej szybę typu „step”, zapewniającą wodoszczelność (klasa E1200, EN 12208:2000).

  • Właściwości

    Profile modułów świetlików (skrzydło okienne i rama) są wykonane z włókna szklanego poddanego procesowi pultruzji (80%) i kompozytu poliuretanowego (20%). Materiał kompozytowy zapewnia wysoką izolacyjność i stabilność termiczną, a także doskonałą sztywność profilu i wytrzymałość na zginanie.

    Dzięki technologii prefabrykacji, jesteśmy w stanie przeprowadzać szeroko zakrojone testy naszych produktów pod kątem wszelkich możliwych zagrożeń i niebezpiecznych zdarzeń. Testy są przeprowadzane w środowiskach kontrolowanych zgodnie z normami zharmonizowanymi dla okien i drzwi oraz systemów kontroli oddymiania i nagrzewania.

    Prefabrykowane świetliki modułowe są wyposażone w niskoenergetyczne szyby, aby osiągnąć niską ogólną wartość współczynnika U

    W połączeniu z niskoenergetycznymi szybami, świetliki modułowe są w stanie osiągnąć jedną z najniższych na rynku całkowitych wartości współczynnika U dla montażu ram i przeszkleń (wartości Uw do 0,86 W(m2/K)).

  • Dodatkowe rozwiązania

    Stwórz unikalne przeszklenie

    Dzięki dopasowaniu wnęki okiennej świetliki modułowe są w stanie sprostać wymaganiom stawianym przez nowoczesną architekturę o nieregularnych lub zakrzywionych kształtach, np. kątach rozwartych, kątach ostrych lub owalu.

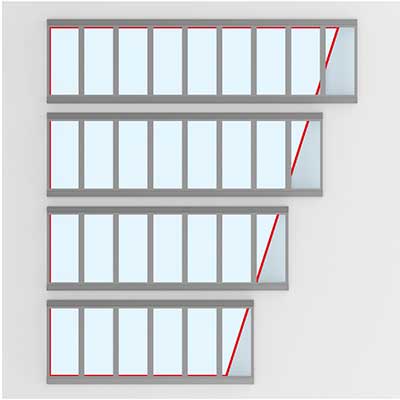

    Pasmo świetlne Longlight w atrium z dostosowaniem wnęki okiennej

    Adaptacja okładziny wewnętrznej tworzy skośny kształt w rozwiązaniu atrium, gdzie zamocowano wiele rzędów pasm świetlnych Longlights.

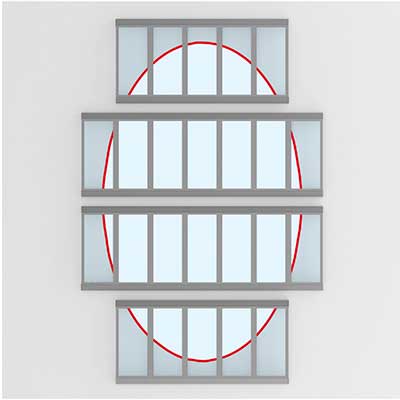

    Pasmo świetlne atrium z owalną wnęką okienną

    Dopasowanie wnęki okiennej tworzy owalny kształt za pomocą rzędów pasm świetlnych Longlights.



    Rozwiązania asymetryczne

    Duża elastyczność świetlików modułowych umożliwia projektowanie asymetrycznych rozwiązań w atrium.

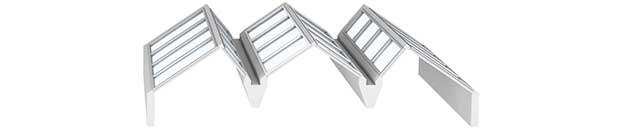

    Rozwiązania Atrium połączone asymetrycznie z kolejnymi rozwiązania atrium  zamontowane pomiędzy sekcjami dachowymi o różnej wysokości.

    Łącząc moduły pasm świetlnych dwuspadowych Ridgelight o różnych wysokościach, możesz stworzyć asymetryczne przeszklenie. Pasmo świetlne dwuspadowe Ridgelight może być montowane pomiędzy sekcjami dachowymi o różnej wysokości. To rozwiązanie nie jest rozwiązaniem standardowym, konieczna jest ocena konkretnego projektu.



    Łączenie rozwiązań

    Łączenie różnych typów modułów tworzy piękne rozwiązania, które optymalizują komfort i wentylację. Pozwól, abyśmy wspomogli Cię w odnalezieniu właściwego rozwiązania, idealnego do Twojego kolejnego pomysłu na projekt.

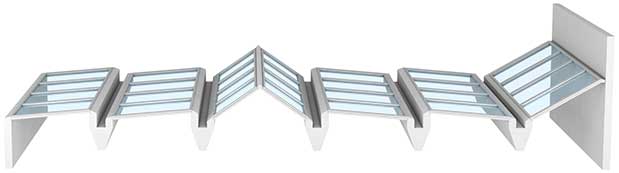

    Ilustracja rozwiązania Atrium, które łączy różne typy świetlików, pasmo świetlne , pasmo świetlne ścienne

    Rozwiązanie Atrium, które łączy różne typy świetlików (od lewej: dwa pasma świetlne Longlights 5-30°, jedno pasmo świetlne dwuspadowe Ridgelight 25-40°, dwa pasma świetlne Longlights 5-30° i pasmo świetlne montowane do ściany Wall-mounted Longlight 5-45°).
